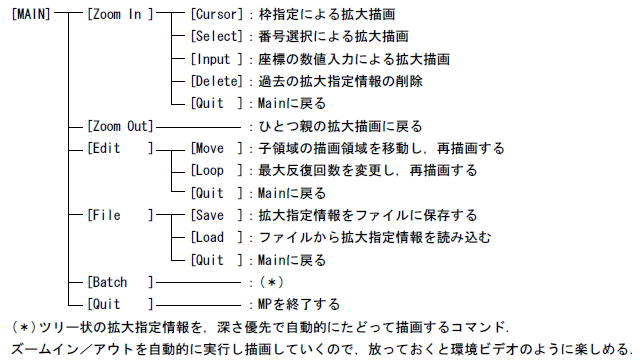

　Pyxisのハンドリングのためにサポートソフトウエア（名称ＭＰ）を作成しました．主な処理は２.２で説明したようなハンドリング処理と画面描画です．しかし折角ですので，Ｍ集合の探検に便利な機能（コマンド）を用意しました．

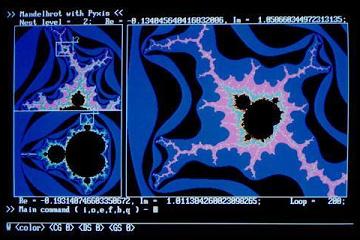

　写真９-１はＭＰによる描画画面です．
　画面には３つの矩形描画領域があり，左下を全体領域，左上を親領域，右の大きな箱を子領域と呼びます．子領域は拡大描画の結果などが表示されるメインの領域で，これの左下と右上に座標（ａ_１,ｂ_１)-(ａ_２,ｂ_２）がそれぞれ表示されています．
　親領域には，子領域に描画されている拡大を行う前の図形が表示されます．あわせて親領域内には，その中で子領域が対応する部分を示す枠と矢印が表示され，親の中のどこを拡大しているのかがわかるようになっています．
　全体領域にはＭ集合の全体像が常に表示されており，同様に親領域が対応する部分を示す枠と矢印が表示されます．いま全体の中のどの辺を拡大しているのかがわかるようにしています．

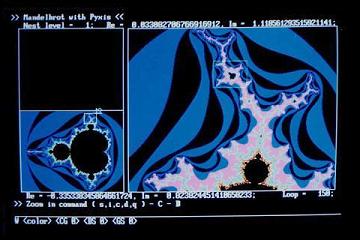

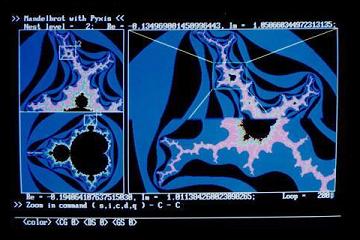

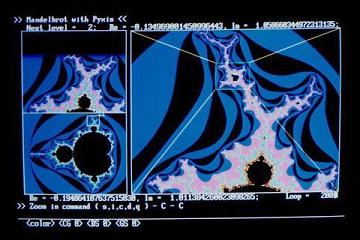

　拡大する部分の指定は，ズームインコマンドで行います．写真９-２のように子領域内で枠を指定し，最大反復回数を入力します．すると子領域内の図形が親領域にコピーされ（写真９-３），指定した枠の部分が子領域に拡大描画されます（写真９-４）．この結果が写真９-１です．

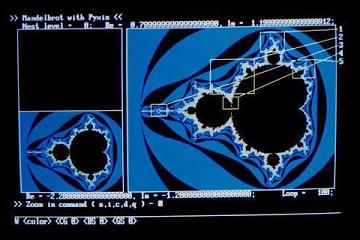

　写真９-２のように枠で指定した座標と最大反復回数のデータは，拡大指定情報としてメモリにツリー状に蓄えられます．次回からは同じ枠を指定しなくても，写真９-５のように番号で指定できます．また，このツリー情報はファイルとしてセーブ／ロードできます．拡大の過程できれいな図形を見つけても，別の機会に改めて同じところへたどり着くことは非常に困難です．
